DESCRIZIONE GENERALE

Macchina automatica a peso, a due teste, adatta al confezionamento di prodotti in polvere in contenitori fino a 5 kg.

DESCRIZIONE TECNICA

La macchina è costituita da un telaio di acciaio inox che ha la funzione di supportare gli organi della macchina stessa. Sul telaio trovano posto le tramogge fisse e mobili, le bilance, i comandi elettrici e pneumatici ed il nastro trasportatore.

Il prodotto viene confezionato per mezzo di un vibratore che carica la tramoggia fino al raggiungimento del peso desiderato. La dosata attraversa una seconda tramoggia (mobile) e viene convogliata nel contenitore finale.

La bilancia è di tipo digitale con due soglie di peso regolabili e tara azzerabile meccanicamente.

Questa macchina confeziona due contenitori simultaneamente.

PRODUTTIVITÀ

La produttivita' della macchina varia a seconda del tipo di prodotto e delle confezioni da realizzare.

CARATTERISTICHE TECNICHE

Portata massima bilancia 15 kg

Formato massimo ammesso (in altezza) 300 mm

Portata massima del vibratore 20 kg/ora

Tensione di alimentazione trifase 380 volt

DIMENSIONI DI INGOMBRO

Altezza 2500 mm

Larghezza 1500 mm

Lunghezza 6000 mm









Richiedi maggiori informazioni
Italian

  • Macchinari

DESCRIZIONE GENERALE

Macchina riempitrice semiautomatica alternativa a due teste di dosaggio con funzionamento comandato da temporizzatore pneumatico.

DESCRIZIONE TECNICA

La macchina, è costruita da una struttura inox con funzione di supporto dei dosatori, delle valvole pneumatiche di comando, e in generale di tutti gli organi meccanici.

Il funzionamento, avviene per mezzo di un temporizzatore regolabile, attraverso il quale si varia il tempo che serve ai dosatori per realizzare la dosata in funzione della quantità di prodotto.

I dosatori sono costituiti da due siringhe a corsa variabile, accoppiate a valvole automatiche a due vie con possibilità di regolazione della velocità di scarico del prodotto.

La macchina è fornita dei seguenti dispositivi:

  • Chiusura taglia goccia
  • Piano di lavoro ad altezza regolabile
  • Vasca di recupero prodotto con scarico.

PRODUTTIVITÀ

La produttività’ massima della macchina è pari a 280 pezzi/ora da 1 Litro con riferimento all’acqua.

CARATTERISTICHE TECNICHE

Consumo d’aria L/h 200

Pressione esercizio Bar 5

DIMENSIONI D'INGOMBRO

Altezza mm 2000

Larghezza mm 650

Larghezza mm 600

OPTIONALS

  • Basamento inox
  • Aghi per dosaggio prodotti schiumosi
  • Ruote
  • Tappatrice pneumatica tipo TBM a bordo macchina





Richiedi maggiori informazioni
Italian

  • Macchinari

DESCRIZIONE GENERALE

Macchina semiautomatica rotativa ad otto teste di dosaggio auto alimentata tramite l'aspirazione creata dai dosatori. Adatta al confezionamento di flaconi da 100 a 1000 cc.

Realizzata in acciaio inox nella struttura e nelle parti a contatto con il prodotto.

DESCRIZIONE TECNICA

La macchina è costituita da un telaio d'acciaio inox chiuso da pannelli di cui quelli laterali apribili per accedere al gruppo di movimentazione. Il telaio ha la funzione di supportare la vasca di raccolta del prodotto e le parti meccaniche. La movimentazione è ottenuta per mezzo di un moto riduttore accoppiato ad un variatore meccanico di giri.

Al gruppo moto -vario- riduttore è calettato l'asse centrale della macchina che sopporta il piano porta-dosatori ed il piano porta-flaconi ad altezza variabile. L'alimentazione dei dosatori, avviene attraverso l'asse centrale, per mezzo di un distributore girevole che ,consente di alimentare i dosatori durante la rotazione e di mantenere fisso il punto d'ingresso del prodotto.

I dosatori sono costituiti da una valvola automatica a due vie, dal cilindro e dal gruppo- pistone: essi sono in grado di alimentarsi, grazie all'aspirazione che creano nella corsa di salita del pistone; quindi ne deriva che la macchina non necessita di pompa per il funzionamento.

Il comando dei dosatori è realizzato per mezzo di valvole pneumatiche ad azionamento sensibile, grazie alle quali, ad ogni giro di macchina il dosatore, è comandato a compiere la corsa d'aspirazione e quella d'iniezione del prodotto nei flaconi.

I dosatori sono dotati dei seguenti dispositivi di regolazione.

I materiali con cui sono costruiti i dosatori come pure i materiali delle guarnizioni, sono dipendenti dai prodotti da lavorare nella versione standard, i cilindri sono in plexiglas le valvole in Pvc e le guarnizioni in nbr.

PRODUTTIVITÀ

La produttività massima della macchina è di 1000 litri /ora con prodotti analoghi all'acqua. La produttività della macchina dipende oltre che dalle caratteristiche dei prodotti in lavorazione, anche dal criterio d'impiego della stessa nell'ambito delle linee di confezionamento.

​DISPOSITIVI DI SICUREZZA

La macchina è fornita di micro di sicurezza che consente lo scarico solo in presenza del flacone, di micro elettrico che interrompe la rotazione in caso di emergenza.

La macchina è inoltre dotata di pannelli in pvc trasparente sagomati con esclusione della sola zona di lavoro.

OPTIONALS

  • Viti dosaggio pretarate;
  • Beccucci sagomati o salvagocce;
  • Beccucci ad azionamento pneumatico tagliagocce;
  • Aghi retrattili per prodotti schiumosi;
  • Regolazione della velocità di rotazione per mezzo di variatore idraulico con servocomando pneumatico;
  • Filtro di grandi dimensioni in aspirazione.
Richiedi maggiori informazioni
Italian

  • Macchinari

Mixer per prodotti viscosi, montato su colonna, con sistema di sollevamento a comando pneumatico, adatto anche per cisterne in polietilene da 1000 litri.

DESCRIZIONE TECNICA

L'impianto, è costituito da una colonna con funzione di supporto del mixer, degli organi meccanici del sollevamento, dei quadri elettrici e pneumatici, contenenti i comandi per il funzionamento e di sicurezza. Detta colonna poggia su di un basamento realizzato in modo da permettere l'inserimento del contenitore da porre in lavorazione.
Colonna e basamento sono costruiti in acciaio inox 316.
Il sollevamento del mixer, è realizzato per mezzo di un cilindro pneumatico, posto alla base della colonna agente su di un carrello dotato di cuscinetti di scorrimento. Il dispositivo di sollevamento è comandato da una valvola pneumatica,
che permette di posizionare sia nella corsa di salita che in quella di discesa il carrello.
Il gruppo motovariatore e l'albero di miscelazione possono quindi scorrere in senso verticale, permettendo al serbatoio del prodotto d'essere amovibile, e rendendo così possibile il posizionamento della pala rispetto al fondo del serbatoio.
Il gruppo motovariatore è composto da un motore elettrico e da un riduttore di velocità ; in particolare il dispositivo di regolazione della velocità  è azionabile dal quadro  di controllo del mixer per mezzo di inverter.
I parametri di funzionamento quali, velocità, senso di rotazione dell'albero e altezza della pala, possono essere variati dall'operatore direttamente dal quadro di comando in funzione della capacità del serbatoio e del tipo di prodotto in lavorazione. Questo tipo di impianto può utilizzare una pala tronco conica espandibile che ne permette il passaggio in fori da 140 mm e la possibilità di miscelare prodotti fino a 40.000 Cp.

Richiedi maggiori informazioni
Italian

  • Macchinari

Mescolatore costituito da una cisterna di acciaio inox munita di agitatore chiusa da coperchio e provvista di ruote per il trasporto da vuoto.

DESCRIZIONE TECNICA

La cisterna del mescolatore è realizzata in acciaio Inox 316 ed è dotata dei seguenti dispositivi:

  • Coperchio superiore per il carico
  • Trave centrale per supportare l’agitatore
  • Fondo bombato  con scarico totale
  • Valvola di scarico
  • Rompiflutto

La motorizzazione del mescolatore è costituita dai seguenti elementi:

  • Motore elettrico con interruttore
  • Variatore meccanico di velocità (optional)
  • Riduttore di velocità(se richiesto)

La forma le dimensioni e la velocità di rotazione della pala sono dipendenti dal tipo di prodotto da mescolare e saranno quindi definite in fase d’ordine.

PRODUTTIVITA’

Il mescolatore consente di lavorare 1000 Litri di prodotto per volta in tempi che sono dipendenti dalla  tipologia delle materie prime da sciogliere.

Richiedi maggiori informazioni
Italian

  • Macchinari

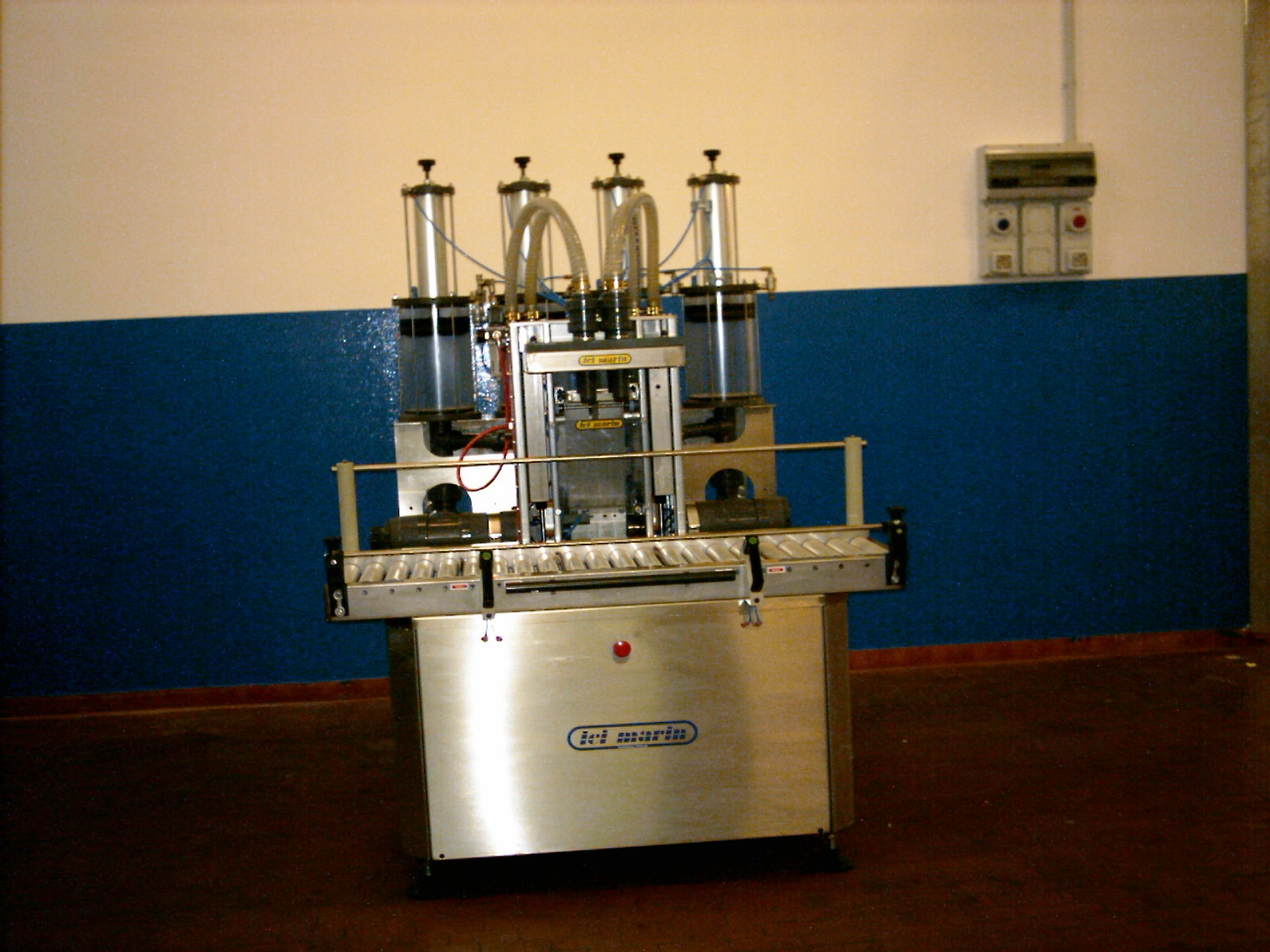

Macchina semiautomatica disposta  in linea predisposta per il riempimento di 4 flaconi alla volta.Il riempimento avviene direttamente sul  trasportatore della macchina in modo simultaneo.

DESCRIZIONE TECNICA

La macchina è costituita da un telaio in acciaio inox con funzione di supporto del nastro trasportatore  del gruppo di salita e discesa degli aghi di riempimento, dei dosatori a pistone ed in genere di tutti gli organi  meccanici .
Nella parte posteriore del telaio sono alloggiati i dosatori,essi sono costituiti da siringhe a corsa regolabile ,accoppiati a valvole automatiche .
Nella parte anteriore si trovano gli aghi di riempimento la cui corsa di discesa è regolabile in funzione dell'altezza dei flaconi in lavorazione,. Le apparecchiature elettriche e pneumatiche sono contenute in cassette stagne.
La macchina non richiede l'uso della pompa per essere alimentata dato che i dosatori stessi creano il vuoto necessario per aspirare il prodotto dalla cisterna.
Gli ugelli di riempimentosono dotati di chiusura antigoccia.

PRODUTTIVITA'

La produzione oraria massima della macchina è pari a 700 pezzi /ora da 5 litri con riferimento all'acqua.

Richiedi maggiori informazioni
Italian

SBM


  • Macchinari

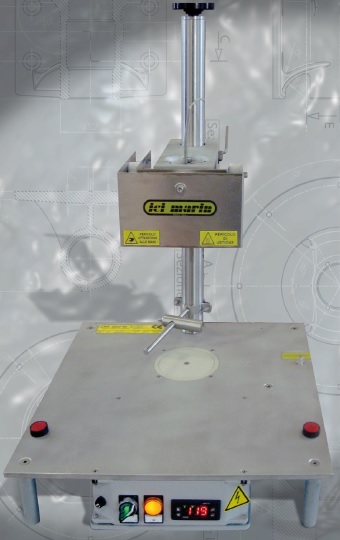

Saldatrice semiautomatica per sigilli di polietilene.

DESCRIZIONE TECNICA

La macchina è costituita da una base con funzione di sostegno della colonna che supporta il pistone portaresistenza, dal quadro elettrico, e dall'impianto pneumatico.
L'altezza della piastra di saldatura è regolabile  per mezzo di un apposito volantino posto all'estremità' della colonna di supporto, e bloccabile a mezzo di apposita vite posta sul supporto scorrevole del pistone portaresistenza.
Il quadro elettrico è montato in cassetta stagna e  ed è dotato dei seguenti dispositivi:

  • interruttore di accensione
  • protezione magnetotermica
  • regolatore di temperatura

L'impianto pneumatico è costituito dal pistone portaresistenza, dalle valvole di comando, e dal micro che rileva la presenza del prodotto; quest'ultimo determina la partenza del ciclo temporizzato di saldatura.



Richiedi maggiori informazioni
Italian

  • Macchinari

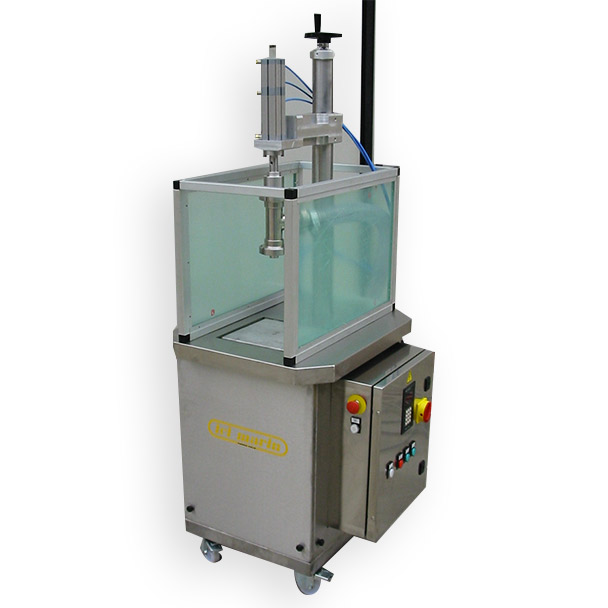

Macchina semiautomatica a peso adatta al confezionamento di contenitori da cinque a venti kg..

DESCRIZIONE TECNICA

La macchina è costituita da un telaio che ha la funzione di supportare gli organi meccanici e le apparecchiature.
Sul telaio, costituito in acciaio inox, trovano posto la bilancia, l'ugello erogatore ed i comandi elettrici e pneumatici.
Il prodotto è immesso nei contenitori per mezzo di una pompa idonea al trasferimento di liquidi e fluidi densi e schiumosi.
La bilancia è di tipo digitale con due soglie di peso regolabili e tara azzerabile elettronicamente.
 L'ugello è dotato di valvola parzializzatrice, che in corrispondenza del peso di finitura riduce la portata di una quantità regolabile, allo scopo di ottenere precisioni maggiori sui valori finali dei pesi.

PRODUTTIVITA'

La produttività della macchina varia da 600 a 1500 litri-ora secondo la pompa installata.

Richiedi maggiori informazioni
Italian

  • Macchinari

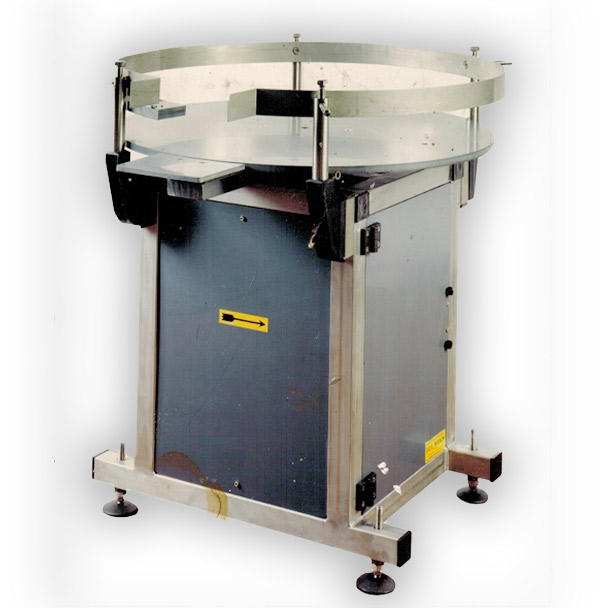

Tavolo di accumulo a giostra per flaconi; da porre alla fine di un nastro trasportatore come polmone per la linea.

DESCRIZIONE TECNICA

La macchina è costituita da un telaio di acciaio inox realizzato con profilo quadro da mm 50x 50.
Il telaio sostiene il gruppo motore ed il piano girevole sul quale girano i flaconi spinti verso il centro da un apposito fermo meccanico.

PRODUTTIVITA’

La giostra può contenere circa 100 flaconi secondo le dimensioni degli stessi.
