Personalizzazione di pompe  Varisco e di altri costruttori, con possibilità di revisione, fornitura ricambi e modifica su specifica del cliente.

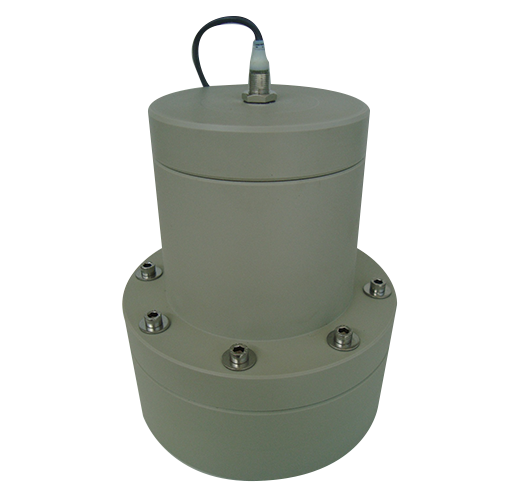

Valvola di sicurezza contro il funzionamento a secco.Protegge la pompa dai danneggiamenti dovuti al funzionamento senza liquido.

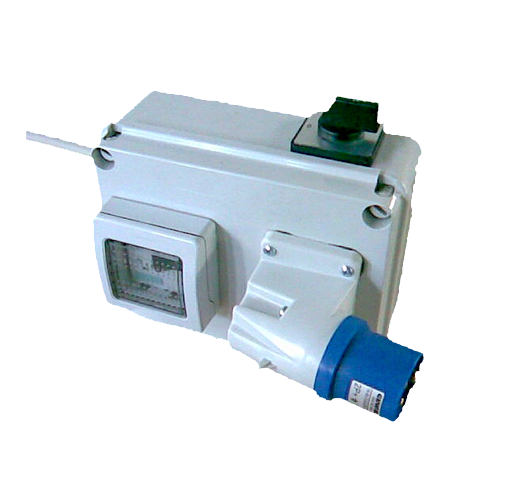

Quadretto elettrico per pompe per montaggio su motore disponibile per pompe monofasi e trifasi.

Quadretto elettrico per pompa realizzato in versione monofase o trifase, applicabile a bordo pompa su apposita maniglia supporto.

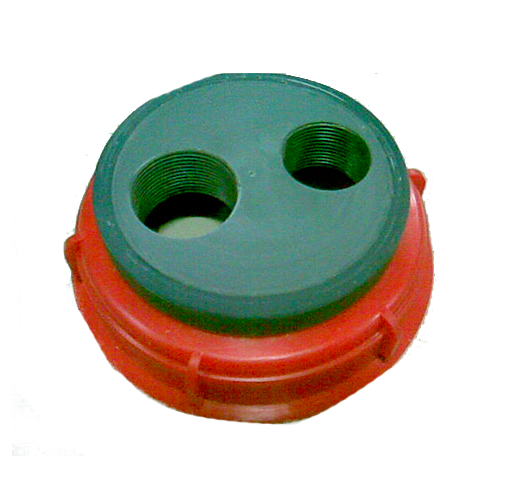

Tappi di carico per cisternette di polietilene provvisti di foro di carico e di foro di sfiato filettati.

Su richiesta del cliente si sviluppano progetti che vanno dal semplice accessorio alla macchina completa,mettiamo la Ns.disponibilità ed esperienza al servizio delle vostre idee.

DESCRIZIONE GENERALE

Macchina automatica a peso, a due teste, adatta al confezionamento di prodotti in polvere in contenitori fino a 5 kg.

DESCRIZIONE TECNICA

La macchina è costituita da un telaio di acciaio inox che ha la funzione di supportare gli organi della macchina stessa. Sul telaio trovano posto le tramogge fisse e mobili, le bilance, i comandi elettrici e pneumatici ed il nastro trasportatore.

Il prodotto viene confezionato per mezzo di un vibratore che carica la tramoggia fino al raggiungimento del peso desiderato. La dosata attraversa una seconda tramoggia (mobile) e viene convogliata nel contenitore finale.

La bilancia è di tipo digitale con due soglie di peso regolabili e tara azzerabile meccanicamente.

Questa macchina confeziona due contenitori simultaneamente.

PRODUTTIVITÀ

La produttivita' della macchina varia a seconda del tipo di prodotto e delle confezioni da realizzare.

CARATTERISTICHE TECNICHE

Portata massima bilancia 15 kg

Formato massimo ammesso (in altezza) 300 mm

Portata massima del vibratore 20 kg/ora

Tensione di alimentazione trifase 380 volt

DIMENSIONI DI INGOMBRO

Altezza 2500 mm

Larghezza 1500 mm

Lunghezza 6000 mm

DESCRIZIONE GENERALE

Macchina riempitrice semiautomatica alternativa a due teste di dosaggio con funzionamento comandato da temporizzatore pneumatico.

DESCRIZIONE TECNICA

La macchina, è costruita da una struttura inox con funzione di supporto dei dosatori, delle valvole pneumatiche di comando, e in generale di tutti gli organi meccanici.

Il funzionamento, avviene per mezzo di un temporizzatore regolabile, attraverso il quale si varia il tempo che serve ai dosatori per realizzare la dosata in funzione della quantità di prodotto.

I dosatori sono costituiti da due siringhe a corsa variabile, accoppiate a valvole automatiche a due vie con possibilità di regolazione della velocità di scarico del prodotto.

La macchina è fornita dei seguenti dispositivi:

• Chiusura taglia goccia
• Piano di lavoro ad altezza regolabile
• Vasca di recupero prodotto con scarico.

PRODUTTIVITÀ

La produttività’ massima della macchina è pari a 280 pezzi/ora da 1 Litro con riferimento all’acqua.

CARATTERISTICHE TECNICHE

Consumo d’aria L/h 200

Pressione esercizio Bar 5

DIMENSIONI D'INGOMBRO

Altezza mm 2000

Larghezza mm 650

Larghezza mm 600

OPTIONALS

• Basamento inox
• Aghi per dosaggio prodotti schiumosi
• Ruote
• Tappatrice pneumatica tipo TBM a bordo macchina

DESCRIZIONE GENERALE

Macchina semiautomatica rotativa ad otto teste di dosaggio auto alimentata tramite l'aspirazione creata dai dosatori. Adatta al confezionamento di flaconi da 100 a 1000 cc.

Realizzata in acciaio inox nella struttura e nelle parti a contatto con il prodotto.

DESCRIZIONE TECNICA

La macchina è costituita da un telaio d'acciaio inox chiuso da pannelli di cui quelli laterali apribili per accedere al gruppo di movimentazione. Il telaio ha la funzione di supportare la vasca di raccolta del prodotto e le parti meccaniche. La movimentazione è ottenuta per mezzo di un moto riduttore accoppiato ad un variatore meccanico di giri.

Al gruppo moto -vario- riduttore è calettato l'asse centrale della macchina che sopporta il piano porta-dosatori ed il piano porta-flaconi ad altezza variabile. L'alimentazione dei dosatori, avviene attraverso l'asse centrale, per mezzo di un distributore girevole che ,consente di alimentare i dosatori durante la rotazione e di mantenere fisso il punto d'ingresso del prodotto.

I dosatori sono costituiti da una valvola automatica a due vie, dal cilindro e dal gruppo- pistone: essi sono in grado di alimentarsi, grazie all'aspirazione che creano nella corsa di salita del pistone; quindi ne deriva che la macchina non necessita di pompa per il funzionamento.

Il comando dei dosatori è realizzato per mezzo di valvole pneumatiche ad azionamento sensibile, grazie alle quali, ad ogni giro di macchina il dosatore, è comandato a compiere la corsa d'aspirazione e quella d'iniezione del prodotto nei flaconi.

I dosatori sono dotati dei seguenti dispositivi di regolazione.

I materiali con cui sono costruiti i dosatori come pure i materiali delle guarnizioni, sono dipendenti dai prodotti da lavorare nella versione standard, i cilindri sono in plexiglas le valvole in Pvc e le guarnizioni in nbr.

PRODUTTIVITÀ

La produttività massima della macchina è di 1000 litri /ora con prodotti analoghi all'acqua. La produttività della macchina dipende oltre che dalle caratteristiche dei prodotti in lavorazione, anche dal criterio d'impiego della stessa nell'ambito delle linee di confezionamento.

​DISPOSITIVI DI SICUREZZA

La macchina è fornita di micro di sicurezza che consente lo scarico solo in presenza del flacone, di micro elettrico che interrompe la rotazione in caso di emergenza.

La macchina è inoltre dotata di pannelli in pvc trasparente sagomati con esclusione della sola zona di lavoro.

OPTIONALS

• Viti dosaggio pretarate;
• Beccucci sagomati o salvagocce;
• Beccucci ad azionamento pneumatico tagliagocce;
• Aghi retrattili per prodotti schiumosi;
• Regolazione della velocità di rotazione per mezzo di variatore idraulico con servocomando pneumatico;
• Filtro di grandi dimensioni in aspirazione.
